歐、美、澳等國最新工法，耐壓可達 61kg/cm2 (870psi) ！！
SGS 檢測合格無洩漏！
銅管連接使用傳統工法，燒焊或喇叭口麻煩又耗時
使用 Y-Tech 銅管快插接頭，插入即可快速完成連接！
第一線使用者一致好評
真正的品質，才有業界長期支持及持續回購：
本公司冷媒用銅管快插接頭效果深受台灣各冷氣行、電器行與空調工程公司信賴，至今已銷售超過上千組，客戶範圍橫跨各大產業及應用。產品品質深受客戶信任並獲得持續回購。
- 漢民科技股份有限公司
- 九億冷凍空調有限公司
- 聯碩電器股份有限公司
- 儷佳空調工程有限公司
- 允赫科技工程有限公司
- 元榮電器有限公司
- 元鑫空調工程有限公司
- 冠允空調工程有限公司
- 冠鎰工程行
- 冷氣家節能科技有限公司
- 合興電器行
- 合豐電器行
- 和翼冷氣工程行
- 安毅空調工程行
- 熊詠鑫冷氣工程有限公司
- 展碁精密有限公司
- 席源興業有限公司
- 弘年空調工程有限公司
- 承泓冷氣空調有限公司
- 權城冷氣工程有限公司…..等
提供 10 年品質保固
本公司每顆接頭皆以最高品質生產及把關，並提供 10年 產品品質保固。保固期間產品如因產品自身瑕疵造成之問題 (人為與天災等因素不算)，皆可享有免費換貨或維修服務。
* 自出貨日期開始計算保固 10年，本公司保有解釋與終止之權利
冷氣空調施工還在使用危險的焊接工法？
總統府空調機房施工不慎造成火警！
為什麼該使用 Y-Tech 銅管快插接頭？
比起傳統工法，使用 Y-Tech 銅管快插接頭可節省 90% 時間及 60% 以上成本
| 施工方法 | 使用傳統工法 (燒焊) | 使用傳統工法 (喇叭口對鎖) | 使用 Y-Tech 快插接頭 |
| 拆卸 | 無法 | 可以 | 可以  |
| 動火 | 需要 | 不需 | 不需 |
| 施工空間需求 | 大 (需可容許操作焊接工具) | 大 (需可容許操作擴口工具、板手) | 小 (狹窄空間非常適合) |
| 耗費時間 | 數分 ~ 數十分鐘一口 | 數分 ~ 數十分鐘一口 | 30秒 |
| 成本 | 人工、焊材、焊接器具、鋼瓶 | 人工、製作喇叭口相關工具與管件、扭力板手 | 僅快插接頭 |
| 耐用性 | 依焊接技術而定，未處理好極有可能洩漏 | 依施作技術而定，未處理好極有可能洩漏 | 如正確施工可耐受10年以上 |
| 安全性 | 危險 | 相對安全 | 安全 |
不需燒焊管線、擴口器，直接插入即可完成銅管管線連接
適用場景

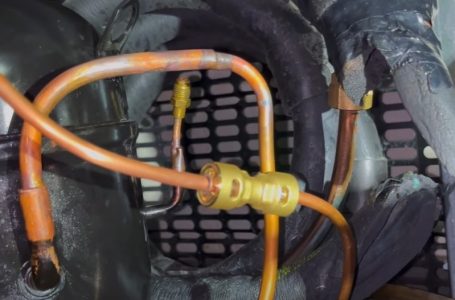

1. 更換新機連接既有冷媒管線
2. 無法動火燒焊的場所
3. 暫時連接冷媒管路，如：清洗冷媒管
4. 高空作業、狹窄空間、需快速施工的場所
*以上為示意圖
應用範圍
住宅冷氣、商業空間空調、超商超市冷凍櫃、熱泵…等使用冷媒之銅管連接
適用冷媒種類：R22, R134a, R410A, R507, R600a, R290, R32, R404A, R407A, R407C, R500, R454B, R448A, R449A
最大工作壓力：870 psi / 60 bar / 61 kg/cm2
耐受溫度：-40 ~ 121 ℃
本體材質：耐腐蝕黃銅、高強度工程塑膠、不鏽鋼、高性能橡膠

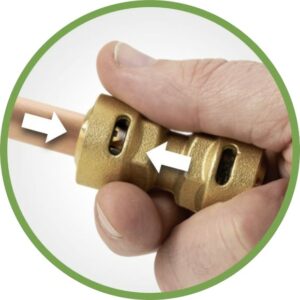

銅管處理後插入接頭即可迅速完成安裝

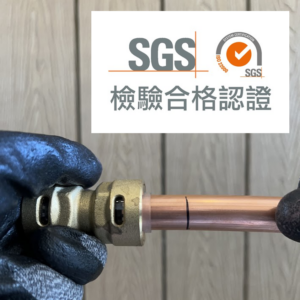

銅管快插接頭經 SGS 檢測認證耐壓無洩漏

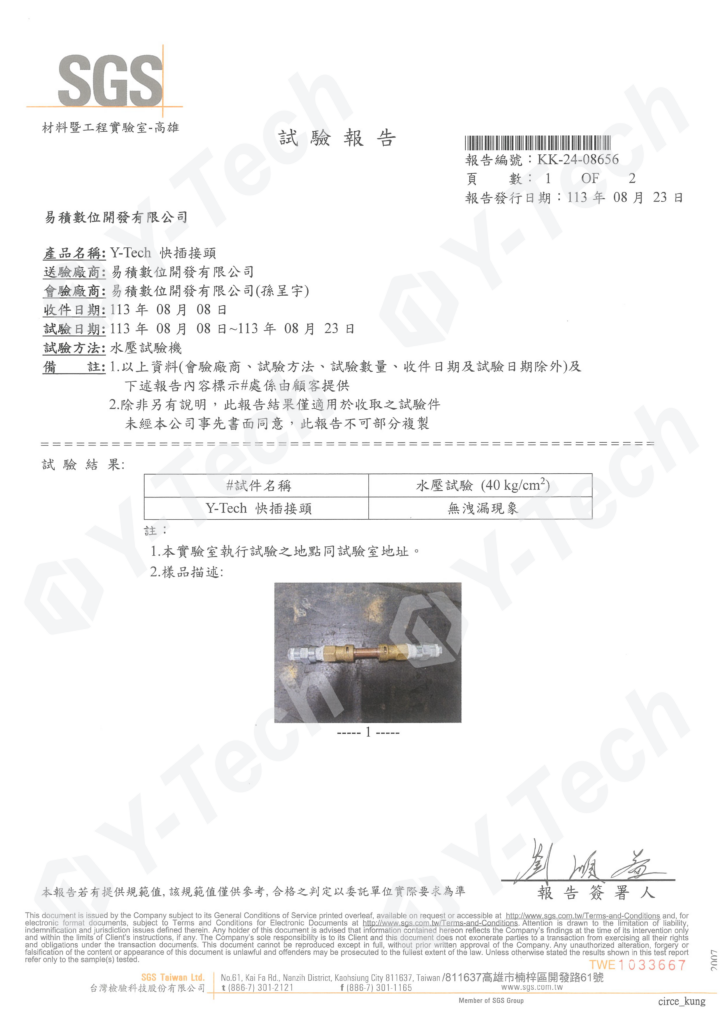

SGS 耐壓試驗報告，Y-Tech 快插接頭在 40 kg/cm² (約 570PSI) 壓力下無洩漏！
快插接頭已被多國採用為標準工法
Y-Tech 幫您解決問題，而不是製造另一個問題
耐壓可達 60 kg/cm²，安心連接不洩漏！
若您是冷凍空調技術人員，以往要連接銅管管線，需使用無氧焊接或是擴口鎖牙等方式。耗時又費工。
冷媒用銅管快插接頭因其快速、安全、低成本及耗時等缺點，已於歐、美、澳等國廣泛使用，並成為當地冷凍空調標準施工工法。
Y-Tech 冷媒銅管快插接頭施工容易、易上手，將處理後之銅管插入接頭即可連接，是節省時間及成本的好幫手。
絕非廉價陸製品，耐壓可達 60 kg/cm²，品質可靠安全。
若對於安裝或使用有任何疑問，歡迎洽詢，聯絡我們
耐壓測試
您希望用哪種方法連接冷媒銅管？
1. 勞心勞力的傳統工法
或是
2. 特別針對銅管連接研發、設計的專利技術
冷氣、冷凍櫃、熱泵......管等各式冷媒銅管皆可使用
Y-Tech 冷媒快插接頭使用方式
款式、型號及規格
直管快插接頭
| 型號 | 管線外徑 | 規格 (mm) | |||
| inch | mm | ØA | B | ØC | |
| PC02 | 1/4″ | 6.35 | 6.65 | 48 | 20 |
| PC03 | 3/8″ | 9.52 | 9.70 | 50 | 24 |
| PC04 | 1/2″ | 12.70 | 13.0 | 54 | 27 |
| PC05 | 5/8″ | 15.88 | 16.2 | 57 | 30 |
| PC06 | 3/4″ | 19.05 | 19.3 | 63.5 | 37 |
| PC07 | 7/8″ | 22.22 | 22.5 | 66.5 | 40 |
| PC09 | 1-1/8″ | 28.58 | 28.9 | 75 | 48 |
彎管快插接頭
| 型號 | 管線外徑 | 規格 (mm) | |||
| inch | mm | ØA | B | ØC | |
| PE02 | 1/4″ | 6.35 | 6.65 | 28 | 20 |
| PE03 | 3/8″ | 9.52 | 9.70 | 32 | 24 |
| PE04 | 1/2″ | 12.70 | 13.0 | 36 | 27 |
| PE05 | 5/8″ | 15.88 | 16.2 | 39 | 30 |
| PE06 | 3/4″ | 19.05 | 19.3 | 43 | 37 |
| PE07 | 7/8″ | 22.22 | 22.5 | 45 | 40 |
| PE09 | 1-1/8″ | 28.58 | 28.9 | 53.5 | 48 |
直管異徑快插接頭
| 型號 | 管線外徑 | 規格 (mm) | |||
| inch | mm | ØA | ØB | C | |
| PCR02 | 1/4″ x 3/8″ | 6.35 x 9.52 | 6.65 | 9.7 | 50 |
| PCR03 | 3/8″ x 1/2″ | 9.52 x 12.70 | 9.70 | 13 | 55 |
| PCR04 | 1/2″ x 5/8″ | 12.70 x 15.88 | 13.0 | 16.2 | 60.5 |
彎管異徑快插接頭
| 型號 | 管線外徑 | 規格 (mm) | ||||
| inch | mm | ØA | ØB | C | D | |
| PER02 | 1/4″ x 3/8″ | 6.35 x 9.52 | 6.65 | 9.7 | 28 | 32 |
| PER03 | 3/8″ x 1/2″ | 9.52 x 12.70 | 9.70 | 13.0 | 32 | 36 |
| PER04 | 1/2″ x 5/8″ | 12.70 x 15.88 | 13.0 | 16.2 | 36 | 39 |
螺牙快插接頭
| 型號 | 管線外徑 | 規格 (mm) | D | Torque (N.m) | |||
| inch | mm | ØA | B | HEX C | |||
| PS02 | 1/4″ | 6.35 | 6.65 | 37 | 17 | 7/16-20 UNF | 18.0 |
| PS03 | 3/8″ | 9.52 | 9.70 | 40 | 22 | 5/8-18 UNF | 32.0 |
| PS04 | 1/2″ | 12.70 | 13.0 | 45 | 24 | 3/4-16 UNF | 49.0 |
| PS05 | 5/8″ | 15.88 | 16.2 | 51.5 | 27 | 7/8-14 UNF | 70.0 |
三通快插接頭
| 型號 | 管線外徑 | 規格 (mm) | |||
| inch | mm | ØA | B | C | |
| PT02 | 1/4″ | 6.35 | 6.65 | 56 | 26 |
| PT03 | 3/8″ | 9.52 | 9.70 | 64 | 30 |
| PT04 | 1/2″ | 12.70 | 13.0 | 72 | 34 |
| PT05 | 5/8″ | 15.88 | 16.2 | 78 | 35.5 |

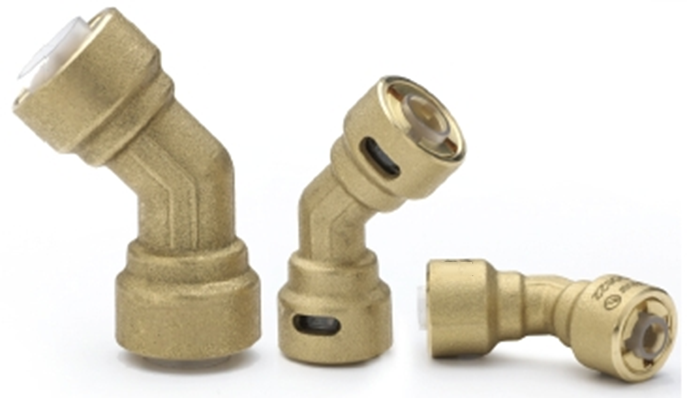

45° 彎管快插接頭
| 型號 | 管線外徑 | 規格 (mm) | ||
| inch | mm | ØA | B | |
| PD02 | 1/4″ | 6.35 | 6.65 | 28 |
| PD03 | 3/8″ | 9.52 | 9.70 | 32 |
| PD04 | 1/2″ | 12.70 | 13.0 | 36 |
| PD05 | 5/8″ | 15.88 | 16.2 | 39 |
快插冷媒充灌閥
| 型號 | 管線外徑 | 規格 (mm) | |||
| inch | mm | ØA | B | C | |
| NC02 | 1/4″ | 6.35 | 6.65 | 43.8 | 7/16 20 UNF |
冷媒視窗快插接頭
| 型號 | 管線外徑 | 規格 (mm) | ||||
| inch | mm | ØA | B | ØC | D | |
| PG02 | 1/4″ | 6.35 | 6.65 | 69 | 20 | 24 |
| PG03 | 3/8″ | 9.52 | 9.70 | 69 | 24 | 30 |
| PG04 | 1/2″ | 12.70 | 13.0 | 71 | 27 | 30 |
| PG05 | 5/8″ | 15.88 | 16.2 | 74 | 30 | 30 |
球閥快插接頭
| 型號 | 管線外徑 | 規格 (mm) | |||||
| inch | mm | A | B | C | D | E | |
| PV02 | 1/4″ | 6.35 | 95 | 26 | 16 | 55 | 20.0 |
| PV03 | 3/8″ | 9.52 | 101 | 26 | 16 | 55 | 20.0 |
| PV04 | 1/2″ | 12.70 | 107 | 26 | 16 | 55 | 20.0 |
| PV05 | 5/8″ | 15.88 | 106 | 28 | 19 | 60 | 20.0 |
| PV06 | 3/4″ | 19.05 | 117 | 28 | 19 | 60 | 20.0 |
| PV07 | 7/8″ | 22.22 | 127 | 41 | 21 | 67 | 32.0 |
量測器
量測器
拆卸環

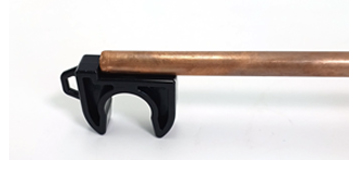

拆卸環 (3/4″、7/8″ 為拆卸環兼量測器設計)
產品及規格常見問答
快插接頭可以重複使用嗎？
快插接頭的拆卸功能僅為輔助安裝，非必要請勿拆卸。拆卸接頭有可能導致接頭失效(過度施力、頻繁拆卸...等)，請先確認好位置再行安裝接頭以達最佳使用效果。
冷媒管在安裝快插接頭前，需要做特別處理嗎？
需使用修邊器去除毛邊，並用砂紙(不限號數)打磨，避免銳利的管壁邊緣割破接頭內部的橡膠環。如管壁非完整圓形，請先進行整圓。若不確定可詢問業務專員。
冷媒管在安裝快插接頭前，為什麼需要使用量測器？
為確保冷媒管確實插入接頭內且深度足夠，請務必使用量測器先行在冷媒管上做記號。
冷媒管在安裝快插接頭後，需要先試壓再灌冷媒嗎？
請務必先進行試壓以測試整體管路之氣密性。
如何選定所需規格？
請先測量欲使用之管外徑大小，並選擇合適規格。若不確定規格可直接與業務專員諮詢。
什麼情況下快插接頭會失效？
未依照正常安裝程序、使用不適用之冷媒、壓力或溫度超出容許範圍、冷媒銅管變形後未先整圓就安裝、踢到或踩到快插接頭導致冷媒管變形與快插接頭產生縫隙...等。
快插接頭如有瑕疵可否換貨？
自購買日起十年內，如果產品安裝時有問題且確認為產品瑕疵，我們會負責更換新品，詳請見下方換貨政策。
訂購及配送常見問答
關於訂購及配送等相關常見問答，請點此查看。
銅管快插接頭換貨政策
換貨期間認定
以發票日開始計算十年為期限
換貨範圍
本公司提供產品瑕疵換貨服務，人為因素損壞恕不換貨 (如：銅管未修邊割破接頭內的密封圈、使用在不允許的流體、溫度與壓力下造成損壞、多次插拔造成之損壞...等)
換貨產生之運費
本公司會免費寄送新品至您指定地址，之後配合的物流公司會前往收取換貨之品項，您不需要負擔運費。
注意事項
本公司銅管快插接頭產品售出後，除瑕疵品外不做退換貨。本公司保有保固政策最終解釋權利。
